  电力系统中的电能质量问题可分为稳态和暂态两大类。稳态电能质量问题以波形畸变为主要特征,持续时间较长,又可以分为以下几种类型:谐波、间谐波、电压不平衡、过电压和欠电压。暂态电能质量问题通常是以频谱和持续时间短为特征,包括脉冲暂态和振荡暂态两类,其表现形式有:电压瞬变、电压闪变、电压骤升、骤降、短时断电。电能质量监测是发现电能质量问题的重要一环,可以用来确定电力系统故障的原因。

  Elspec是在国际上领先进行动态无功补偿和电能质量监测的公司,在全球有4个工厂(以色列、葡萄牙、美国),总部位于以色列Caesarea Industrial Park,主要市场在欧洲、亚洲、美洲,具有遍及全球的业绩、全球性的销售网络,Elspec公司在全世界70多个国家有销售,北美的通用电气、施耐德用Elspec的产品OEM后去销售,西门子每年从Elspec采购1000万美金的设备,可以看出该产品在国际上的地位。

  新一代的Elspec G4000 在国际上首个不需要触发阈值,连续记录一年以上每20ms周波的电力系统波形,对于电能质量监测是一个革命,2006年4月在德国汉诺威展会推出,引起很大的轰动。Elspec G4000进入中国市场,在发电厂、电力公司、大用户等已有优秀业绩,在国内电力系统已使用Elspec G4000建成电能质量监测网络。

  采用独特的PQZip数据压缩技术,连续记录一年以上、每一个电网周波的所有参数,采样率高达1024点/每周波,每一个周波的数据都可以被还原、显示,不需要事件触发、没有记录被遗忘。具有测量50Hz/60Hz电力系统、400Hz电力系统的多种使用范围适应于不同复杂工况,大范围的Elspec G4000通过GPS进行时间同步、组成区域性的电能质量监控网络。可以独立配置在用户现场进行测试、分析、记录,解决了大量数据传输的瓶颈问题;也可以通过以太网发送到管理中心,配合专业的电能质量分析软件,进行综合的电能质量报告和数据分析。

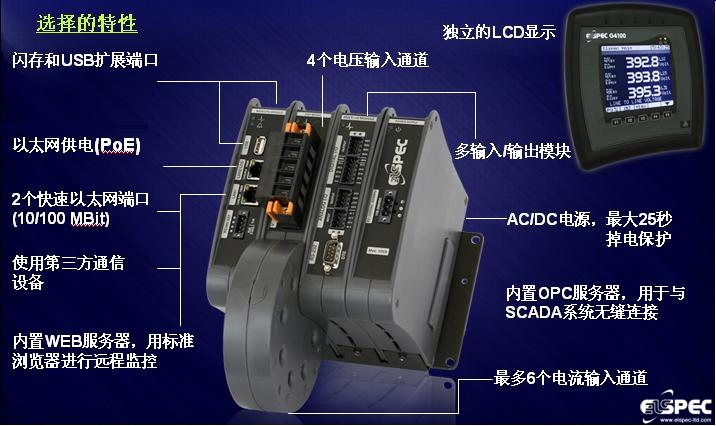

  ·几年之内的、每一个周波的1024个数据都被记录 ·专利的1:1000的数据压缩技术 ·精度超过0.1% ·每一个周波的电压、电流、谐波、闪变、电量 ·每一个周波的谐波计算,可以到511次谐波 ·高精度的10x个电压、电流的输入 ·4路电压、4路电流、3路温度输入 ·符合EN 50160、IEC 61000-4-15和其他标准 ·同一时刻250kHz采样12个通道 ·固态紧凑Flash存储 ·内部Web Server,可以提供B/S远程监控 ·内部OPC Server,可以提供给SCADA系统 ·方便的安装和显示,一个/多个本机对一个显示 ·多个快速以太网接口 ·USB和RS-485端口 ·外形尺寸(在线式200*200*170mm,长*宽*厚)

  使用与在线式Elspec G4400黑匣子相同的、革新性的技术,Elspec G4500便携式电能质量分析仪可以连续记录波形,成为在市场上最先进的电能质量仪器。不需要门槛、不需要触发阈值、不需要设置,只要简单地接入、从来不会丢失任何事件。

在线式Elspec G4410
在线式Elspec G4420
在线式Elspec G4430
Elspec G4100
连续记录一天,256点/周波
连续记录一个月,512点/周波
连续记录一年,1024点/周波
LCD面板
便携式EG3500产品——连续记录48小时的所有数据,512点/周波,便携移动测量
便携式EG4500产品——连续记录一年以上的所有数据,1024点/周波,便携移动测量、尺寸314*84*267.5mm

  与以往产品的区别:(1)可以通过GPS或以太网进行时间同步,记录所有测量点的连续的电力参数,组成全区域的电能质量监控;(2)其他任何产品都要有事件触发阈值、或门槛来记录,这样会导致数据因为不到阈值不被记录,或者自身的内存不够而不再记录,我们可以记录超过一年的每20ms周波的全部数据。

  新一代的、革命性的Elspec G4000黑匣子(EG4K黑匣子),能够准确发现并隔绝电能质量的问题,从而采取预防性的措施。EG4K黑匣子对采集后的波形进行处理,可以计算出有效值、谐波和其他所有数据,而所能记录参数的总数在实际应用中是没有限制的。
  独特的时间同步算法保证了多个EG4K设备的数据,被准确地同步并以典型的0.1ms的精度在同一时间轴上显示。结果是,每个事件都被准确地分析、从而精确查找出事故发生的原因(比如:电力公司或用户的原因,特殊设备引起的故障)。

  电能质量的许多故障很多时候是不可预知的,特别是大范围电能故障很多情况下找不到原因,Elspec G4000被国内外的专家评价为“电能质量监控的黑匣子”。
  Elspec G4000每周波1024个数据的连续采样功能,可以记录电压波动、闪变、间谐波等瞬态数据,进行异常电能质量现象的测量、分析。相比于故障录波仪,Elspec G4000具有连续故障录波、以及电能质量监控的多种功能。
  Elspec G4000除了提供CBC(每周波)的计算,还可以提供符合IEC61000-4-30的10周波、3秒值、10分钟计算等功能,为评判电力系统提供了有利的方式。

  Elspec G4000的内部Web Server,可以提供B/S远程监控,直接、综合地查看实时数据,进行故障原因的远程分析。OPC Server支持连续的、实时的OPC数据采集,也可以根据需要提供实时的数据报警、以及事件通知。
  Elspec提供专业的PQSCADA分析软件,使得用户能够同时查看、控制、分析和监控多个测量设备,经过准确的时间同步、无限量的数据被区域内所有Elspec G4000设备收集,可以进行处理和分析,对连续一年内出现的反常现象的传播原因进行分析。
  PQSCADA软件还可以产生电能计费报告,其中包括能源消费与生产的TOU(分时)日历,每天、每月、每年的不同时间段,可以分析用户的能耗管理、电能状况,具有高级电能表的功能。
  Elspec PQSCADA软件已经全部汉化,Site manager软件用来进行组网、采集和存储数据,Investigator软件进行数据分析、报告生成,可以自动生成EN50160和客户自定义的报告。丰富的数据接口如PQDIF协议、COMTRADE协议、XML协议,提供给系统集成商进行软件的二次开发。

  PQZip数据记录
  PQZip是改变电能质量测量历史的一种先进的、独特的专利技术。对于电能质量数据记录的最大挑战已被实现,即全部数据都被记录、不需要任何触发阈值。PQZip技术提供过去的所有与电能质量相关的数据,不论其重要程度怎样,任何时间的数据都被存储。PQZip技术对电能质量改善是革命性的,它提供下列的优势:
  ·你想要看见的每个事件将被存储,意味着快速的记录、没有数据被遗失
  ·全年所有的每一个20ms电网周波记录,都可以被毫无保留的恢复
  ·因为不会遗漏任何事情,所以不需要任何触发阈值
  ·所有数据参数都被记录,因此不再需要选择测量参数
  ·对数据进行综合的电能质量分析报告,报告自动地被记录
  ·真实的EN-50160监控和分析
  ·同步记录任何时间的所有波形的真实曲线

  当完成记录后,使用PQZip分析可以得到任一时刻的波形、谐波柱状图、以及文字记录。

  采样率、精度
  Elspec G4000独特的模拟设计,保证了额外的超过0.1%的精度。该数据中心有一个高精度的16位模/数转换,以250kHz(4 msec)的采样率,从而能够保证1024个采样点/每周期。
  所有通道同时进行采样,不需要在各通道之间进行交换来计算,结果是最优的电能质量计算结果。每一个输入通道都有两个路径——正常的量程(最大2x 额定)和满量程(10x额定 )。所有的通道在电压输入、电流输入时都可保持高的精度。

  遵行标准
  并行、兼容的谐波计算,可以同时根据IEC 61000-4-30、以及每周波的测量计算。电压闪变测量不仅根据IEC-61000-4-15(10/120分钟),而且也适合更短的阶段(2秒,10秒)等来测量,快速电压闪变测量允许即时分析。所有标准都可以在相关的清单中方便地被找到,例如EN 50160标准等。

  电力供应
  ELSPEC G4000包括四个电力供应来源的:AC(80-240V,47-63Hz),直流DC(48V±10%),以太网和一个内部电源。
  以太网的电能传送主要通过以太网电缆提供的电压来满足,该控制器支持以太网接收(从另一个设备收到电源)和以太网发送(把电源传送到另一个设备),电源典型地被用来把电能从控制器传送到遥远的显示。
  对于处理临时性的电源故障,控制器的内部电源提供需要的电能达到25秒,从而克服临时性的电压中断。

  多输入/输出扩展模块
  多输入/输出扩展模块,可以用附加的数字量和模拟量输入/输出端口,来扩展EG4K黑匣子的监控能力。
  - 操作数据的收集
  - 监视温度、水平和状态
  - 读取外部脉冲(包括TOU)的同步信号 输入
  - 监测开关、保护继电器、断路器的状态
  - 用数字信号对设备进行操作和控制

欢迎索取更加详细资料 Elspec中国业务经理 邓先生 info@elspec.com.cn 021-51096325(上海)
