    以色列Elspec是在国际上领先进行动态无功补偿和电能质量监测的公司,在全球有4个工厂(以色列、葡萄牙、美国),总部位于以色列Caesarea Industrial Park,主要市场在欧洲、亚洲、美洲,具有遍及全球的业绩、全球性的销售网络,Elspec公司在全世界40多个国家有销售,北美的通用电气、施耐德用Elspec的产品OEM后去销售,西门子每年从Elspec采购1000万美金的设备,可以看出该产品在国际上的地位。

    由于风能具有不稳定性,造成使用风电的电网的稳定性较差。当整个电网中风电的比例不大时,不会对电网造成大的影响;但当风电在电网中的比例较大时,这种不稳定便会影响电网的正常运行。在全球范围内,对于风力发电的规约也越来越严格。
    风力发电是Elspec公司一直致力于的、处于领先地位的市场,Elspec产品在世界各国的风力发电场有很高的知名度,Equalizer产品在业内唯一能真正做到5-20ms投切全部电容器组,一个电网周波(<20ms)内完成动态补偿、稳定公电网电压,广泛应用于丹麦、意大利、西班牙、澳大利亚、德国、法国、美国等国家的风力发电中,在国内的新疆达坂城风电场、内蒙古国网新锦风电场等。

    Elspec低电压穿越产品Elspec ViaVAr:
    各国电网公司对风电场/风电机组的并网提出了严格的技术要求,也包括低电压穿越(low voltage ride-though,LVRT)能力。在电压跌落时,发电机任何轻微的速度偏差,都会消耗大量的无功能量。一个典型的电压跌落事件,是由于一个电网分枝短路所引起的,至少需要100-200ms的时间以隔离故障的变电站,这将会影响电压的稳定。因为电压显著跌落时大量的无功需求,故障穿越调节在许多现代电网规约中被应用。
    以色列Elspec公司是国际领先的电能质量方案的提供者,为解决这些挑战,在国际上第一个开发出低电压穿越SVC "无功功率加强" 解决方案,通过欧洲电网非常严格的测试、并已进行商业化的销售。Elspec的技术在低电压穿越过程中不仅可以支持风机在跌落曲线以上不脱网,还在电网下降过程中具有动态无功支撑能力。
    Elspec ViaVAR故障穿越技术,在超低电压时、不需要增加电容器的容量,就可以满足的电网规约对无功电能的需求。同时提供给异步发电机的励磁电流,可以成功地帮助发电机从主要故障中恢复。对低压的风力发电机的内部使用,或者中高压的风电场的集中补偿都可适用。在集中补偿安装中,升压变压器的容量被减小到最低的无功需求,使得Elspec ViaVAR故障穿越有最佳的性价比。

    Elspec低电压穿越模拟发生器Sag Simulator:
    Elspec Sag Simulator低电压穿越检测装置能够模拟电网故障(对称故障和不对称故障),包括相间短路、三相接地短路、两相接地短路及单相接地短路故障,使电网产生实质性跌落,来检验被测设备的低电压耐受能力。能够检测被测设备的电流、电压、谐波、温度等技术参数。
    电压跌落时间可以在0-1Sec期间可调、并得到好的精度。从0.9PU跌落到0.1PU的电压变化,可以被控制至少10步、并且能模拟任意波形的跌落。

    Elspec风电场动态补偿Equalizer-W:
    Equalizer-W是为风力发电特别设计的型号,动态无功补偿、同时具有稳定电网电压作用,该产品非常复杂的运算基于国际上最新的风力发电的规约,电压控制运算是和全世界的风电设备制造商和使用公司一起制定的,控制器、通讯软件可以和现在世界上的所有风电场软件进行通讯。在风机启动、运行过程中防止波动、稳定电压;在公用电网发生故障的时候紧急处置、稳定公网电压,防止风机停机。

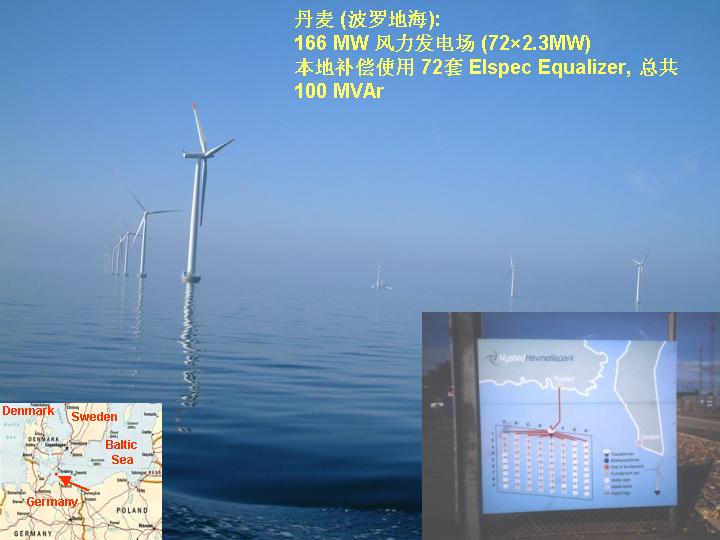

    一.直接安装在风力发电机里、进行本地补偿,我们和世界上许多大的风力发电机制造厂商合作,包括Siemens(原Bonus)、Vestas/Neg Micon和Nordex等,丹麦生产的风机有一半安装我们的产品,在丹麦波罗地海166MW风电场经过全球招标,使用72套共100MVar进行本地补偿应用。

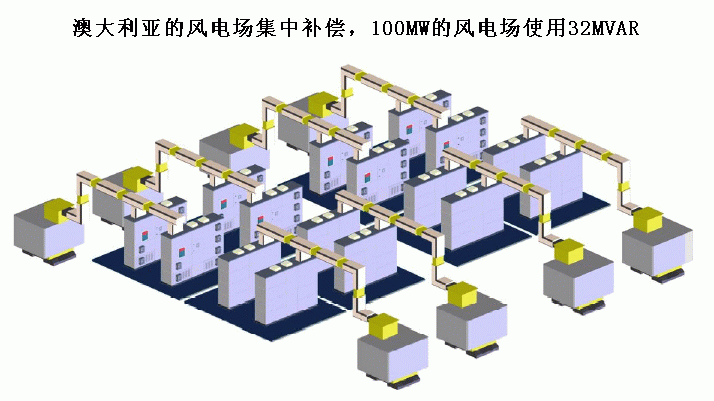

    二.安装在风力发电场与公网并网处进行集中补偿,在风力发电机启动、运行过程中防止波动、稳定电压,在公用电网发生故障的时候投入全部补偿,起到紧急处置、稳定公网电压的作用,在澳大利亚维多利亚100MW风电场中使用32MVar进行集中补偿应用。

Elspec动态补偿风力发电应用
